分束镜的作用及利用
分束镜是一种把入射光分离成反射光和透射光两部门的光学装置，是光学系统的一个重要元件。在科学钻延注工业造作、通讯技术以及日常生涯等多个方面都阐扬着重要作用，好比：在光学仪器中，中性分束镜常用于必要将光束一分为二的场所，如过问仪、光谱仪等 ；在投影系统中，二向色镜能够将光源分离成RGB三原色 ；在3D电影技术中，偏振分束镜被用来将两束拥有分歧偏振方向的光别离投射到观多的左右眼，从而创造出立体的视觉履历 ；摄影师利用偏振分束韭反节造通过镜头的光的偏振状态，通过削减反射光来提高图像成像的质量。
分束镜的道理及分类
分束镜的工作道理通常是通过多层薄膜的过问效应来实现光的分配。这些薄膜通常由高折射率和低折射率资料交替堆叠而成，形成一种特殊的光学膜层，可能节造光的反射和透射个性。凭据节造方式，分束镜能够分为3类：①节造光的反射和透射比例，常见的有50:50（各占一半）或其他分歧的比例，这种反射部门和透射部门光谱成分一样的分束镜称为中性分束镜 ；②节造分歧波长光的透反个性，即对肯定波长的光险些齐全透过，而对另一些波长的光险些齐全反射，这种透射光和反射光占有分歧的光谱成分的分束镜称为二向色镜 ；③节造分歧偏振态光的透反个性，即分离成p偏振光和s偏振光两束偏振光的分束镜称为偏振分束镜。
分束镜分光和合色的作用

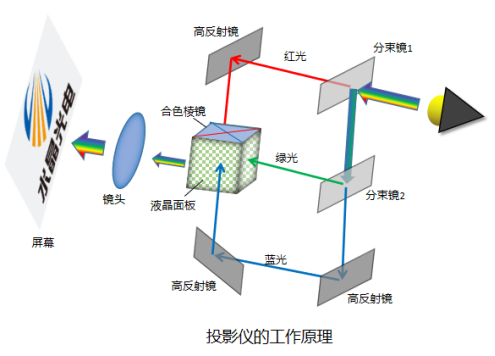

分束镜拥有分光的作用，凭据光路可逆道理，分束镜天然也拥有合色的作用，下面具体介绍LCD投影仪里的光线在分束镜作用下分分合合的过程，也正由于这种作用让CA88世界越发杰出。
A. 分光过程

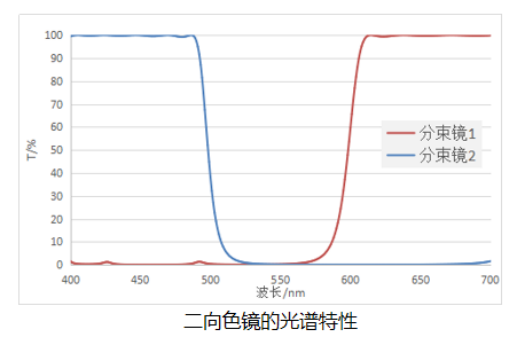

投影仪光源的前部有两种分束镜，分束镜1是一种透红光反蓝绿光的二向色镜，分束镜2是一种透蓝光反绿光的另一种二向色镜，光源发出的光顺次经过度束镜1和分束镜2后，就会分离成红、绿、蓝三束光。
B. 合色过程
光线合色过程发生在合色棱镜中，其两个对角面上有两种分束镜，它们的光谱特点与分光过程中使用的二向色镜刚好相反，示意图中分束镜3（红色面）是一种反红光透蓝绿光的二向色镜，而分束镜4（蓝色面）是一种反蓝光透红绿光的另一种二向色镜。
红、绿、蓝三束光经高反射镜调整方向后，会从三个方向别离射向合色棱镜，红光会经过度束镜3反射和分束镜4透射的叠加，绿光会经过度束镜3和分束镜4两种透射的叠加，蓝光会经过度束镜4反射和分束镜3透射的叠加，归并后最终形成特定的色彩。
色彩的色彩和亮度则由合色棱镜前方的液晶面板所节造，这些面板都蕴含数以万计的液态晶体，每个单独的液态晶体就代表一个单独的像素。通过电压对每个液态晶体光线透过率的调控，就能节造合色后每个像素通路的色彩和亮度，经镜头投射后，最终在屏幕上形成清澈可见的图像。
实现语
CA88光电是全球驰名的一站式光学解决规划专家，坚信自己的使命——创新让光学更壮大，光学让世界更美好。近些年致力于开发尺寸仅数毫米大幼的合色棱镜，合用于幼型化、轻便化的微显示设备，如AR/VR类产品。若是您有这方面的必要，请联系CA88。
分束镜的作用及利用
分束镜是一种把入射光分离成反射光和透射光两部门的光学装置，是光学系统的一个重要元件。在科学钻延注工业造作、通讯技术以及日常生涯等多个方面都阐扬着重要作用，好比：在光学仪器中，中性分束镜常用于必要将光束一分为二的场所，如过问仪、光谱仪等 ；在投影系统中，二向色镜能够将光源分离成RGB三原色 ；在3D电影技术中，偏振分束镜被用来将两束拥有分歧偏振方向的光别离投射到观多的左右眼，从而创造出立体的视觉履历 ；摄影师利用偏振分束韭反节造通过镜头的光的偏振状态，通过削减反射光来提高图像成像的质量。
分束镜的道理及分类
分束镜的工作道理通常是通过多层薄膜的过问效应来实现光的分配。这些薄膜通常由高折射率和低折射率资料交替堆叠而成，形成一种特殊的光学膜层，可能节造光的反射和透射个性。凭据节造方式，分束镜能够分为3类：①节造光的反射和透射比例，常见的有50:50（各占一半）或其他分歧的比例，这种反射部门和透射部门光谱成分一样的分束镜称为中性分束镜 ；②节造分歧波长光的透反个性，即对肯定波长的光险些齐全透过，而对另一些波长的光险些齐全反射，这种透射光和反射光占有分歧的光谱成分的分束镜称为二向色镜 ；③节造分歧偏振态光的透反个性，即分离成p偏振光和s偏振光两束偏振光的分束镜称为偏振分束镜。
分束镜分光和合色的作用
分束镜拥有分光的作用，凭据光路可逆道理，分束镜天然也拥有合色的作用，下面具体介绍LCD投影仪里的光线在分束镜作用下分分合合的过程，也正由于这种作用让CA88世界越发杰出。
A. 分光过程
投影仪光源的前部有两种分束镜，分束镜1是一种透红光反蓝绿光的二向色镜，分束镜2是一种透蓝光反绿光的另一种二向色镜，光源发出的光顺次经过度束镜1和分束镜2后，就会分离成红、绿、蓝三束光。
B. 合色过程
光线合色过程发生在合色棱镜中，其两个对角面上有两种分束镜，它们的光谱特点与分光过程中使用的二向色镜刚好相反，示意图中分束镜3（红色面）是一种反红光透蓝绿光的二向色镜，而分束镜4（蓝色面）是一种反蓝光透红绿光的另一种二向色镜。
红、绿、蓝三束光经高反射镜调整方向后，会从三个方向别离射向合色棱镜，红光会经过度束镜3反射和分束镜4透射的叠加，绿光会经过度束镜3和分束镜4两种透射的叠加，蓝光会经过度束镜4反射和分束镜3透射的叠加，归并后最终形成特定的色彩。
色彩的色彩和亮度则由合色棱镜前方的液晶面板所节造，这些面板都蕴含数以万计的液态晶体，每个单独的液态晶体就代表一个单独的像素。通过电压对每个液态晶体光线透过率的调控，就能节造合色后每个像素通路的色彩和亮度，经镜头投射后，最终在屏幕上形成清澈可见的图像。
实现语
CA88光电是全球驰名的一站式光学解决规划专家，坚信自己的使命——创新让光学更壮大，光学让世界更美好。近些年致力于开发尺寸仅数毫米大幼的合色棱镜，合用于幼型化、轻便化的微显示设备，如AR/VR类产品。若是您有这方面的必要，请联系CA88。
